制冷部分是设备产生冷源的主要部分，为设备的降温、低温和恒温等提供所需的冷量，根据设备的试验状态不同，制冷系统自动开启，为相应试验过程提供冷量，从而达到满足设备的性能指标的目的。本设备的机械制冷采用蒸汽压缩制冷，其制冷的基本原理如下：

蒸汽压缩制冷是经济而且应用广泛的制冷方式，亦是环境试验设备中常使用的制冷方式，其原理是利用制冷的蒸发潜热从被冷却物体中吸热而实现制冷。经膨胀阀节流进入蒸发器的液体，从周围物体中吸取蒸发潜热而蒸发，蒸发后变成低温低压气体被制冷压缩机吸入，经压缩机压缩后变成高温高压气体进入风冷冷凝器，在其中冷却成高压液体，再经膨胀阀进入蒸发器，如此往复循环，从低温处吸热实现制冷，再将热量从高温处释放出来。

（1）、压缩机：

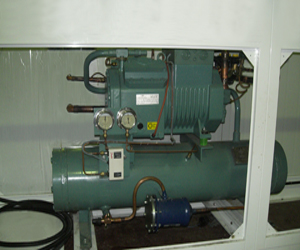

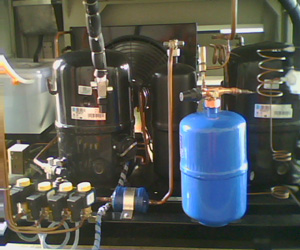

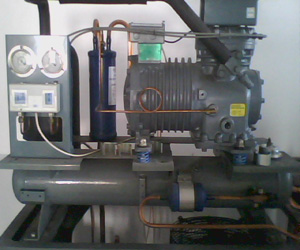

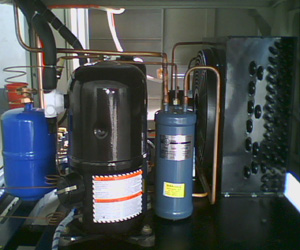

本试验箱采用双机复叠式制冷系统为基础的机械制冷来实现，制冷系统由法国泰康复叠压缩机组构成，为了保证试验箱降温速率及达到低温度，采用法国泰康压缩机组成一套制冷循环系统，高温部分由压缩机、油分离器、水冷凝器、膨胀阀、冷凝蒸发器、过滤干燥器，电磁阀等组成，工质404A；低温部分由压缩机、油分离器、膨胀阀、蒸发器、膨胀容器、过滤干燥器，电磁阀等组成，工质R23，来实现箱体的降温；

R404A低温系统

    经膨胀阀节流后的R404A液态制冷剂，进入冷凝蒸发器中吸收R23气体在此放出的热量而汽化（与此同时，R23气体被冷凝成液体），汽化后的R404A工质，被R404A级压缩机吸入并压缩成温、高压气体，经过油分离器，后进入冷凝器，在此被冷却凝成R404A液体，再经过干燥过滤器、电磁阀，后经过膨胀阀节流后，重新进入冷凝蒸发器中吸热并汽化，然后再被压缩机吸入，如此循环地工作。

R23低温系统。

    经膨胀阀节流后的R23液态制冷剂，进入蒸发器中吸收工作室在此放出的热量而汽化，从而使工作室的温度降低，汽化后的R23工质，被R23级压缩机吸入并压缩成高温、高压气体，经过油分离器，进入冷凝蒸发器，在此间，高温、高压的R23气体被R404A工质冷凝成液体，再经过干燥过滤器进入电磁阀，后经过膨胀阀节流后，重新进入冷凝蒸发器中吸热并汽化，然后再被压缩机吸入，如此循环地工作。
